Elektro seme za ves masine

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Napisano: 18 Jan 2020 18:00

Pogledacu dali ima nekih podataka pa javljam.

Dopuna: 18 Jan 2020 18:18

Specifikacije:
Materijal: elektronski element
Ulazni napon: AC 220V
Regulacija napona: AC 50-220V
Maksimalna snaga: 2000 W

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Onda moze.Da razmotrimo da li jedan ili dva elementa.Eventualno centrifuga poseban prekidac,videcemo.
Probaj meki start na onaj nacin.

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Cena je smesna pa cu naruciti dva komada, neverujem da za cenu od dva evra ima i meki start.

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Regulator koji sam ti naveo bi služio za sve.

Regulator koji si ti opet predložio, ja ti opet govorim da neće valjati. Probaću da objasnim, koristio si nekad najobičninu bušilicu sa reostatom? Šta se dešava na malim obrtajima kad je pritisneš? Zastaje. Tad imaš dve opcije, ili da povećaš broj obrtaja, ili da smanjiš pritisak.

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Mika001,
Ricard je u pravu.Kada sam ponovo pregledao sliku,detaljnije,ima spoj taho gen.za kontrolu brzine zavisno od opterecenja,i,promenu smera.
Umesto tog prekidaca za smer,povezuje se preko programatora.I to treba razmotriti sta je tu moguce.
Uostalom,ti odluci,pa da vidimo sta moze.

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Dva relea su potrebna, jedan za smer i jedan za izbor brizine pranja i centrifuge. Programator uključuje rele.

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Moje misljenje,ako koristi jednu elektroniku za motor,mora da ima dve fiksne vrednosti otpora za dve brzine.I da to regulisu krivuljari.Ili da on sam regulise brzinu,prema programu,ali to nije to.
Mozda gresim,te novije su mi nepoznate.
Mora da skiciram najbitniji deo seme,za motor,i onda razmatrati.Kondenzator otpada,i imamo slobodne krivuljare.Tesko samo to,morace relei,ili neki kotaktor.
Ne radim to stalno,nemam unapred resenje.

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Ričard ::Regulator koji sam ti naveo bi služio za sve.

Regulator koji si ti opet predložio, ja ti opet govorim da neće valjati. Probaću da objasnim, koristio si nekad najobičninu bušilicu sa reostatom? Šta se dešava na malim obrtajima kad je pritisneš? Zastaje. Tad imaš dve opcije, ili da povećaš broj obrtaja, ili da smanjiš pritisak.

Uredu, poslusacu i videti kakva je procedura da se kupi.

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Ne moraš ti mene poslušati, mislim radi kako ti je volja. Na početku sam te pitao koji je razlog zamene elektronskog programatora sa mehaničkim. Zašto sam te to pitao, iako je opklada, na kaju će prepravka izaći skuplje nego da si ugradio originalne delove.

Kako ćeš znati na kom programu ti se nalazi mehanički programator?

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Napisano: 20 Jan 2020 8:23

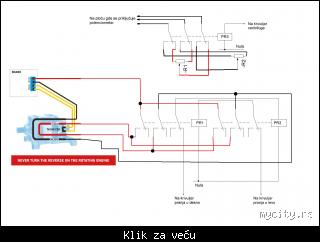

Moralo bi ipak tri relela.

- rele PR1 uključuje pranje u levo,
- rele PR2 uključuje pranje u desno,
- rele PR3 uključuje centrifuga,
- potenciometar R1 je za podešavanje brzine pranja,
- potenciometar R2 je za podešavanje brzine centrifuge.




Dopuna: 20 Jan 2020 8:41

S tim što ovo nije savršeno rešenje, nema mekog starta. Iz razloga jer su otpori fisni. Moglo bi se izvesti sa par vremenskih relea koji bi dodavali, tj. smanjivali otpore. Ili isprogramirati PIC ili Arduino za upravljanje brzinom.
