U teoriji bi tako trebalo biti,međutim praktično ne funkcioniše,probao sam i ne radi,jedino ako bi i mesta na kondenzatoru trebalo da se promene,ili izvodi centrifugalnog prekidača,mada ne vidim kakvog bi to efekta imalo jer prekidač je prekidač pa sad da li prekida nulu ili fazu uloga mu je ista.



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
Poslao: 02 Jan 2015 08:30
Idi na vrh
offline
  • Ričard  Male
  • Lavlje srce
  • Supermoderator
  • Zver!
  • Electro maintenance engineer
  • Pridružio: 28 Nov 2006
  • Poruke: 13745
  • Gde živiš: Vršac

Znas sta moze biti, verovatno glavni i pomocni namotaj nisu na pravom mestu, pomesani su izvodi mesta gde su prikljuceni.


Ako su recimo namotaji povezani kao na desnoj slici i napajanje je na prvom i trecem kontaktu, motor ce raditi u jednom smeru, kada se plocice postave za drugi smer, motor nece raditi, nece cak ni zujati, niti bilo sta.

Da li si 100% siguran koje zice su od glavnog, a koje od pomocnog namotaja?



Poslao: 07 Jan 2015 02:59
Idi na vrh
offline
  • Pridružio: 07 Jan 2015
  • Poruke: 1

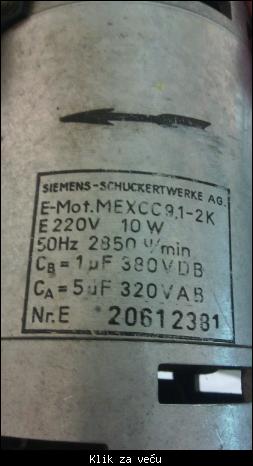

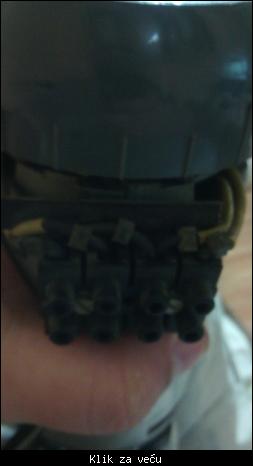

Dobro jutro. mozete li mi pomoci i objasniti kako da vezem ovaj e.mot na monofaznu struju. unapred hvala i srecan bozic.






Poslao: 07 Jan 2015 11:13
Idi na vrh
offline
  • Ričard  Male
  • Lavlje srce
  • Supermoderator
  • Zver!
  • Electro maintenance engineer
  • Pridružio: 28 Nov 2006
  • Poruke: 13745
  • Gde živiš: Vršac

Pozdrav. Smile

Ovaj el. motor je monofazni, tako da je nemoguće povezati ga trofazni napon.

Poslao: 10 Jan 2015 16:49
Idi na vrh
offline
  • Radekg
  • Novi MyCity građanin
  • Pridružio: 16 Maj 2012
  • Poruke: 15

Ričard ::Znas sta moze biti, verovatno glavni i pomocni namotaj nisu na pravom mestu, pomesani su izvodi mesta gde su prikljuceni.


Ako su recimo namotaji povezani kao na desnoj slici i napajanje je na prvom i trecem kontaktu, motor ce raditi u jednom smeru, kada se plocice postave za drugi smer, motor nece raditi, nece cak ni zujati, niti bilo sta.

Da li si 100% siguran koje zice su od glavnog, a koje od pomocnog namotaja?
Ričard ::Znas sta moze biti, verovatno glavni i pomocni namotaj nisu na pravom mestu, pomesani su izvodi mesta gde su prikljuceni.


Ako su recimo namotaji povezani kao na desnoj slici i napajanje je na prvom i trecem kontaktu, motor ce raditi u jednom smeru, kada se plocice postave za drugi smer, motor nece raditi, nece cak ni zujati, niti bilo sta.

Da li si 100% siguran koje zice su od glavnog, a koje od pomocnog namotaja?
3 izvod u gornjem i 3 u donjem redu su pomoćni, prvi i drugi u donjem su glavni,na slici se vidi i napon jednog i napon drugog.

Poslao: 10 Jan 2015 16:54
Idi na vrh
offline
  • Ričard  Male
  • Lavlje srce
  • Supermoderator
  • Zver!
  • Electro maintenance engineer
  • Pridružio: 28 Nov 2006
  • Poruke: 13745
  • Gde živiš: Vršac

@Radekg, po merenju, koji je koji, ovaj od 6,2 je? A od 2,6 je?

Poslao: 10 Jan 2015 16:55
Idi na vrh
offline
  • Radekg
  • Novi MyCity građanin
  • Pridružio: 16 Maj 2012
  • Poruke: 15

Prva slika je otpor pomoćnog a druga slika je otpor glavnog namotaja.

Poslao: 10 Jan 2015 17:18
Idi na vrh
offline
  • Ričard  Male
  • Lavlje srce
  • Supermoderator
  • Zver!
  • Electro maintenance engineer
  • Pridružio: 28 Nov 2006
  • Poruke: 13745
  • Gde živiš: Vršac

Ne znam šta da ti kažem, otpori namotaja su dobri, što znači da bi po ovoj šemi sve trebalo da radi, oba smera. Jedan smer kada kada su pločice vertikalno (pločica je na trećem i trećem, i drugom i drugom kontaktu) i kada su pločice horizontalno (drugi i treći kontakt dole, drugi i treći kontakt gore) žice su uvek na istom mestu.


Poslao: 10 Jan 2015 18:54
Idi na vrh
offline
  • Radekg
  • Novi MyCity građanin
  • Pridružio: 16 Maj 2012
  • Poruke: 15

Napisano: 10 Jan 2015 18:46

Da,trebalo bi da radi ali kao da nema kontakata kada je vertikalna veza i ne radi dok horizontalna radi bez problema.

Dopuna: 10 Jan 2015 18:54

A ovde je slika šeme povezivanja dm sklopke za 3F struju na monofaznu,pa da pitam koja je pravilnija jer inače obe rade a ispod u dnu je šema kako su povezani namotaji na motoru
.

Poslao: 11 Jan 2015 11:54
Idi na vrh
offline
  • Ričard  Male
  • Lavlje srce
  • Supermoderator
  • Zver!
  • Electro maintenance engineer
  • Pridružio: 28 Nov 2006
  • Poruke: 13745
  • Gde živiš: Vršac

Napisano: 11 Jan 2015 11:53

Desno je pravilno povezivanje Dm sklopke.

Dopuna: 11 Jan 2015 11:54

Namotaje si merio dok su mostovi na mestu?
