Ugibi-prosta greda, konzola..

Napisano na dan: 28.5.2016
2

Ugibi-prosta greda, konzola..
Pagination Prethodna strana
Sledeća strana Pagination

Idi na vrh

Poslao: 28 Maj 2016 16:32
Idi na vrh
offline
  • Pridružio: 26 Maj 2009
  • Poruke: 21
  • Gde živiš: Sremski Karlovci, Srbija

Kontam te ali je meni suština problema to da ne razlikujem ono što bih crtao za momenat savijanja i ugib kako mi se ovde traži, kapiraš? Smile Uzgred, statički sistemi ova tri tipa grede su samo njihove osnovne skice, jel da?



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
Poslao: 28 Maj 2016 16:43
Idi na vrh
offline
  • Pridružio: 12 Okt 2010
  • Poruke: 10910

Napisano: 28 Maj 2016 17:40

Moment savijanja nije isto što i ugib. Kod proste grede jeste slično, ali kod konzole to nije slučaj. Čak je obrnut.

Dopuna: 28 Maj 2016 17:43

Ajd' mi daj ceo zadatak. Taman i ja da provežbam za ispit...



Poslao: 28 Maj 2016 16:50
Idi na vrh
offline
  • Pridružio: 26 Maj 2009
  • Poruke: 21
  • Gde živiš: Sremski Karlovci, Srbija



Citat:Moment savijanja nije isto što i ugib. Kod proste grede jeste slično, ali kod konzole to nije slučaj. Čak je obrnut.

E to je glavno pitanje Smile

Poslao: 28 Maj 2016 16:54
Idi na vrh
offline
  • Pridružio: 12 Okt 2010
  • Poruke: 10910

Pazi, ja se nisam najsrećnije izjasnio Mr. Green
Samo je grafik sličan. Moment ti ide u plus, u pitanju je kvadratna funkcija te crtaš parabolu s temenom na polovini proste grede.
Kod konzole, s druge strane, tebi je maksimalni moment u uklještenju, a na na kraju konzole ti je maksimalni ugib. I nikako nemoj šrafirati ugib, to se radi samo kod dijagrama momenata i sila Mr. Green

Poslao: 28 Maj 2016 16:59
Idi na vrh
offline
  • Pridružio: 26 Maj 2009
  • Poruke: 21
  • Gde živiš: Sremski Karlovci, Srbija

Joj slabo te razumem bez crteža/skice al aj probaću Smile

Poslao: 28 Maj 2016 17:07
Idi na vrh
offline
  • Pridružio: 12 Okt 2010
  • Poruke: 10910

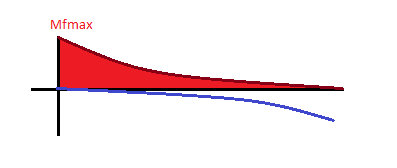

Ovo je za konzolu

Poslao: 28 Maj 2016 17:16
Idi na vrh
offline
  • Pridružio: 26 Maj 2009
  • Poruke: 21
  • Gde živiš: Sremski Karlovci, Srbija

Kontam, gore MS dole ugib.. Zagrljaj Very Happy

Poslao: 28 Maj 2016 17:18
Idi na vrh
offline
  • Pridružio: 12 Okt 2010
  • Poruke: 10910

Ali, dijagram crtaj odvojeno od crteža, naravno smešak
Iznad ili ispod. Mislim, nije greška ni ovako da ga nacrtaš, ali... I, da, naznači da je moment negativan na dijagramu. Znaš ono, kružić u sred crteža i u kružiću minus:


Poslao: 28 Maj 2016 17:31
Idi na vrh
offline
  • Pridružio: 26 Maj 2009
  • Poruke: 21
  • Gde živiš: Sremski Karlovci, Srbija

Vidi, ja bih dijagram samo sa MS crtao gde mi traži MS, a dijagram samo sa ugibom (znači samo sa plavom linijom) bih crtao pod ugibom. Koja ti je razlika između dijagrama i crteža? Smile

Poslao: 28 Maj 2016 17:43
Idi na vrh
offline
  • Pridružio: 12 Okt 2010
  • Poruke: 10910

Napisano: 28 Maj 2016 18:40

Crtež mora da ima prikazano kontinualno opterećenje, izgled grede, mora da bude lepo kotirano, prikazano uklještenje itd...
Kad crtaš dijagram, crtaš zavisnost momenta od razdaljine.

Dopuna: 28 Maj 2016 18:43

Ako se ne snađeš, nacrtaću ti ja, pa ću okačiti ovde u temi nešto kasnije.
Svakako, ako nacrtaš, slikaj da vidim da li si lepo razumeo, tj. da l' sam ti uspešno objasnio smešak
