solarni panel 12V UPS 220V

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

e ovako, na selu imam jedan solarni panel koji je povezan sa reduktorom iz kojeg se dopunjuje akumulator i drugi izlaz za rasvetu koja je odradjena od led dioda i pise da je dozvoljen izlaz 50W
e sad, ja imam neki UPS APC 550va, i sad bih ga ja povezao da imam izlaz od 220 za punjenje mobilnog telefona, tv ili neku sijalicu.
kako je najbolje da to povezem?
msm da nebih semo na ovaj izlaz i reduktora da nebi povukao vecu struju pa izgorela elektronika?
mozda bolje da ga povezem direktno na akumulator ili preko nekog preklopnika pa ili da se puni akumulator il da daje 220V

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Po mom misljenju, ta druga opcija, da pomocu npr. izbornog prekidaca biras sta ce da bude povezano sa akumulatorom ploca (punjenje) ili UPS (praznjenje).

Ovom opcijom gubis mogucnost da istovremeno punis* akumulator i koristis UPS (u prevodu, ako je suncano, a hoces da imas 220V, sve vreme dok koristis tih 220V tj. UPS, solarna ploca nece dopunjavati akumulator i samim tim ces deo energije izgubiti).

Inace ovo jednostavno moglo resiti tako sto bi imao 2 akumulatora, i da sistem funkcionise tako da dok sa jednog crpis energiju (220V), ovaj drugi ce se puniti.

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

posto je ta instalacija u objektu na selu, preko dana su svi napoju, pa bi se 220v koristilo uglavnom nocu, samo kako da u pordavnici elektro opreme trazim taj preklopnik (neki grebenasti prekidac?)
a u tom tvom primeru sa 2 akumulatora, kako to povezati?

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Za ovu opciju sa grebenastim prekidacom, treba ti klasican 1-0-2 grebenasti prekidac kao na slici:

Za ovo sa 2 akumulatora, sacekaj da okacim semu vezivanja, brzo cu je zavrsiti

EDIT:

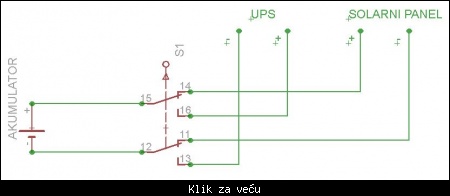

Opcija 1:

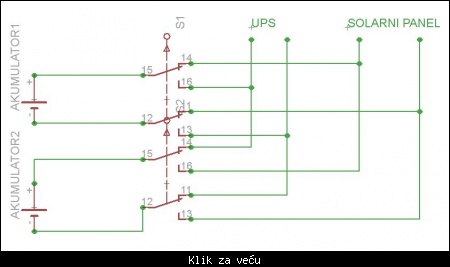

Opcija 2:

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Off...

Koji program koristiš za crtanje? Ima li gotove bibiloteke?

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Ovo je Eagle 6.2, ima dosta vec ubacenih biblioteka, ima dosta dodatnih da se skine (legalno), a mozes i sam praviti neki simbol (ja nisam nasao ampermetar i voltmetar pa sam morao da ih napravim).

U ovom slucaju nije imala 'konkretan' simbol za izborni prekidac za 4 kleme pa sam iskombinovao 2x sa 2 kleme.

• 1Ovo se svidja korisniku: CyberSrbin032

  Registruj se da bi pohvalio/la poruku!

reduktor je verovatno nekakav regler i razdelnik struje mozda ima instrument pa vidis koliko punis/praznis akomulator verovatno ima i neki osigurac.Ako se bojis da ce pretvarac(12/220) povuci vise struje nego sto on moze da propusti onda ga vezi direktno na akomulator bez ikakvih preklapanja.(Ova prethodna razmisljanja ce te dovesti do zakljucka da u automobilu isto moras da prekopcavas akumulator kad motor radi (puni) ili je ugasen).Jedini problem ce ti biti velika potrosnja pretvaraca to znaci da on potrosi skoro duplo vise snage iz 12V nego sto da na 220V .Mozda je bolje da se preorjentises na 12V potrosace .

• 1Ovo se svidja korisniku: CyberSrbin032

  Registruj se da bi pohvalio/la poruku!

Napisano: 11 Okt 2012 21:34

@CyberSrbin032
hvala za ovu drugu semu, za prvu sam i predpostavio da se tako veze
sacekacu da vidim kako drugi razmisljaju na ovu temu pre nego sto pocnem da sklapam

@plavi
da, reduktor-regler-razdelnik... i na njemu imaju 3 lampice koje gore u zavisnosti od stepena napunjenosti akumulatora
pa bas se bojim jel je sva ta oprema prilicno skupa i nebih sad da je sprzim ako vec to moze da se izbegnu
stvar je u tome sto imam vise vrsta razlicitih potrosaca na 220 tkd mi se ne splati da sve njih prebacujem na 12 :/

Dopuna: 11 Okt 2012 21:36

usput imam jos jedno pitanje, ovde sam ranije procitao da zbog jace struje akumulatora u odnosu na bateriju iz UPS treba mu obezbediti bolje hladjenje nekog tranzisora-tiristora... ja sam otvarao ups al ne znam bas na koji konkretno da dodam aluminijumski hladnjak okrenem ventilator :/

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Ako je ceo sistem kupljen kao celina za ocekivati je da ako je dopustena snaga max.50W on to podrzi u smislu ocekivana struja punjenja i potrosnje se poklapaju.Ali ako ti akumulator pocnes da praznis sa 100 ,200 ili vise vati docices u situaciju da solarni panel nece stici (moci) da ga napuni .Jedan manji TV trosi priblizno 100W samo za njega pretvarac ce iz akumulatora povuci blizu 200W to je priblizno 17A struje na 12V (17 x 12 ~ 200)a to mu u prevodu znaci da ce ODLICAN dobro napunjen akomulator od npr 55Ah biti izpraznjen za oko 3 sata.Solarni panel ako puni sa 3A treba oko (55/3) 18 sati svetla da bi ga napunio!
Negde sam procitao razmisljanje da firme prave UPS ove(pretvarace) poddimenzionisane po sistemu ugradjen akomulator izdrzi npr pola sata UPS se ugreje ali posto nema vise struje iz aku. on se i ohladi do sledece prilike. Ako stavis veci aku. rizikujes pregrevanje i pregorevanje UPSa.Nemam iskustva sa tim ali me ne bi cudilo da je tako

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

pa meni je taj ups drzao sijalicu od 100w 3 sata sa njegovom orginalnom baterijom
mislio sam da ce sa akumulatorom biti bar isto ako ne i vise
