Port Replicator i LCD - PROBLEM!

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Imao sam na desktop kompu povezan 2x20 char. monohromatski HD44780 LCD preko LPT porta i sve je perfektno funkcionisalo uz programcic LCD Smartie,a kada sam reiso da tu istu spravicu prebacim na lap top,uz pomoc Fujitsu Siemens Port Replicatora,nastao je problem.Naime,sve je lepo povezano,spakovano u kutiju,dovedena struja,"ispeglana",i sve se lepo upali,ali prijavljuje na displeju da nema signala.Port replicator je povezan na USB i ocigledno da WinXP ne vidi to bas kao LPT port,vec kao USB Hub,i zato program ne moze da posalje podatke na LPT1 (posto HD44780 po default-u koristi ovaj port).Drugi program,Advanced USB port monitor prijavljuje da je sa portovima sve OK,prijavljuje povezan Replicator (za koji sam naravno instalirao drivere),prijavljuje da je na jednom od USB-a zakacen LPT,i to je to...Interesuje me kako mogu da "nateram" WinXP da jednostavno vidi LPT port u okviru kompa,ili da otkucam neku adresu (posto LCD Smartie daje i tu opciju),i da mi podatke sa kompa direktno adresira i salje na LPT,a kroz USB.

Unapred hvala.

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Predpostavljam da su instalirani drajveri za port replicator. Da li postoje neka podešavanja, da li je LTP portu dodeljena dobra adresa...

Da li u okviru programa LCD Smartie postoje neka podešavanja vezana za komunikaciju.

Ja sam imao dosta sličnih problema sa USB-RS232 konverterom. Često se desi da računar zada drugu adresu za RS232 pa aplikacije ne rade.

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Malo offtopica, ali mozda vam bude zanimljivo ili od koristi.

Te displeje sam ja radio za diplomski
Onomad nije imao ni jedan gotov program, niti je neko imao neki razvijen projekat za vezivanje displeja na komp.
Imao je jedan projekat iz casopisa Elektro iz Nisa. Taj modul je mogao da radi sa PIC mikrokontrolerom, ili da se komande unose rucno preko DIP prekidaca.

Onda sam ja iskoristio tu plocu i vezao displej na LPT port i napravi program koji je mogao na tom displeju da skroluje slova, da ubaci nove karaktere u memoriju i jos par zezancija.
Program sam radio koriscenjem programskog jezika ASIC (Advanced Basic) pod DOS-om.

Ako nekom zatreba, mogu da uploadujem taj moj diplomski (tekst diplomskog sa prilicno tehnickih detalja i objasnjenja, kao i program).
Program je pisan u vreme Pentuma II, i ne verujem da bi radio na puno novijim racunarima.

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

To je diplomski sa fakulteta? Verujem da je u pitanju zanimljivo štivo, kada budem imao vremena za čitanje javiću se.

Mislim da je Nemanjin problem izazvan lošim USB-LPT emulatorom, ko zna kako bi se tvoj rad ponašao sa istim.

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Napisano: 13 Jan 2010 2:38

Instalirani su driveri za port replicator,sa propratnog diska.Kako da pogledam adresu LPT porta i da eventualno izmenim ako nesto ne valja (u to se stvarno ne razumem)?
U okviru LCD Smartie programa postoji polje u kome se navodi koji je tip displeja u pitanju (u ovom slucaju HD44780),da bi program znao koje drivere da ucita,i koliki je displej (npr. 2x20),kao i trece polje koje je izmenljivo,i gde po default-u pise LPT1,a to je polje u koje se unosi adresa na koju se salju podaci.Iz Advanced USB port monitor programa sam procitao "neki" podatak koji je navodno adresa LPT porta (0x07),i kad sam to ukucao i isao na Apply,zakucao sam Win i ekran je postao siv sa nekim prugama (i tako dvaput),pa sam odlucio da to vise ne radim :-D...Uglavnom,pre je display sa LCD Smartiem perfektno radio,ali je bio povezan direkt na LPT,a sada imam 2 dela: prvi kao i pre,od LPT-a do LCD-a,a drugi od kompa (tj. USB porta),do port replicatora,a gotovo sam siguran da je problem u tom drugom delu,jer ako podaci stignu do replicatora,on jednostavno nema razloga da ih ne obradi i ne posalje na LCD...

Dopuna: 13 Jan 2010 2:48

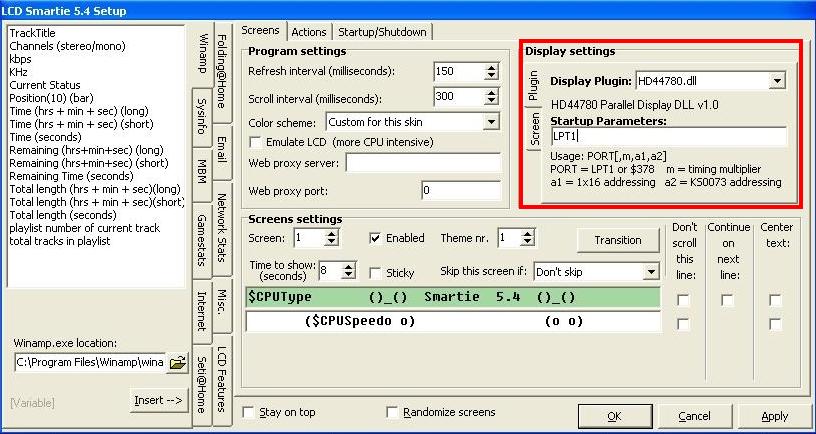

Odradio sam i PrntScrn programa LCD Smartie:

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Da li se on zove LPt1 ?
da probaš brojku porta da mu staviš?

da li taj dll ide preko nekog Apija ili direktno komunicira sa portom ?

----
da li možeš da probaš neki live cd, i preko wine emulacije da povežeš?
preduslov je da bude prepoznat taj poret replicator
i da se pojavi

Citat:
parallel port: tested, device /dev/usb/usblp0 assigned, works e.g. with HP LaserJet 2100

http://tuxmobil.org/Mobile-Guide/mobile-guide-p2c1.....cator.html


http://www.winehq.org/docs/wineusr-guide/misc-things-to-configure#AEN407
cd ~/.wine/dosdevices
ln -s /dev/lp0 lpt1
(ln -s /dev//usb/usblp0 lpt1)

međutim negde kaže da samo printeri idu na taj način
http://www.notebookforums.com/thread18186.html

----

http://lcdsmartie.sourceforge.net/FAQ.htm
da li ima nekog uticaja ako probaš ovo dole
"dlportio.sys driver was not loaded. Port I/O will have no effect"
tako da se proba i ugrađeni dlportio kao i sa ili bez port95nt.exe

ali potraži po njihovom forumu izgleda da je google permanentno banovan od tog mesta
http://www.forums.lcdsmartie.org/

----


http://forums.bit-tech.net/showthread.php?t=154664
probaj i ovo , nikad se ne zna , poslednji post ,pominju
InpOut32 binarne dll -ove koji redirektuju nešto or something...
http://www.highrez.co.uk/Downloads/InpOut32/default.htm

Citat:
To get it working, download and install the latest LCD Smartie and then go here and download the InpOut32 binaries package listed at the bottom of the page. Unzip and run InstallDriver.exe (under Win32 directory) which should install the correct IO driver. Then copy inpout32.dll from the win32 (not x64) directory to replace the version in the LCD Smartie folder.

You should then be able to run LCD Smartie and correctly set the configuration for your display (e.g. display plugin HD44780.dll, LPT1, etc.).

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Hvala puno na svemu! Isprobacu,pa javljam rezultate ;-).

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

na vine u stvari nisu uspeli da ga pokrenu
WineHQ - LCD Smartie 5.4.1 Beta

ovo poslednje pomoću InpOut32 mi izgleda kao naj-obećavajući način
(ali ipak pošto je preko usb-a ko bi znao da li uopšte i može tako? )
