Problem sa WD Elements kućištem za eksterni hdd

Napisano na dan: 17.10.2012

Problem sa WD Elements kućištem za eksterni hdd
Sledeća strana Pagination

Idi na vrh

Poslao: 17 Okt 2012 11:08
Idi na vrh
offline
  • Pridružio: 10 Okt 2005
  • Poruke: 13526
  • Gde živiš: Beograd

Imam WD Elements kućište za eksterni hard disk koje se napaja preko svog adaptera i ima USB konekciju za priključivanje na kompjuter.



U kućištu je svojevremeno bio originalni SATA WD disk od 3.5" koji je otkazao, i ja sam u isto kućište ubacio SATA WD Caviar SE16 od 320 GB. Sve je to radilo kako treba do pre nekih mesec dana, kada je počelo da se dešava da kompjuter na trenutke ne vidi spoljni disk (priključen preko USB kabla, na konektor sa zadnje strane kućišta). To sam rešavao tako što isključim pa uključim napajanje eksternog hdd-a.
Međutim, na kraju se desilo da ni to ne pomaže. Plava LED dioda na kućištu diska zatreperi i ugasi se, a hard disk se zavrti i stane. Najpre sam pomislio da je disk u kvaru, ali kad sam ga priključio u kompjuter (regularno preko SATA kabla i kabla za napajanje), ispostavilo se da je disk ispravan.
Dakle, sumnjam da je u kvaru ili elektronika u eksternom kućištu ili napajanje (petopolni priključak na strani eksternog diska).



Šta bi trebalo zameniti, ispitati, prekontrolisati? Da li je neko imao iskustva sa ovakvim kvarom i kako ga je rešio?



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
Poslao: 17 Okt 2012 18:13
Idi na vrh
offline
  • Graphic Designer
  • Pridružio: 09 Jan 2008
  • Poruke: 568
  • Gde živiš: Beograd

Prvo proveri kablove da li su ispravni jer znam nekoliko slucajeva gde je problem bio do USB kabla (stampaci su u pitanju). Ako imas nekog ili mozes sam proveri i adapterr da li je ispravan sa sve kablom. Ako je to sve ispravno onda mozes da predjes na elektroniku...

Meni recimo eksterni 2.5" (koristi jedan Mini USB port za napajanje i prenos podataka) ne radi na svim kablovima (samo na dva koja imam, jedan od WD MyBook Home a drugi od diktafona koji je nekih 10 cm duzine).
Ziveli



Poslao: 17 Okt 2012 18:58
Idi na vrh
offline
  • Pridružio: 10 Okt 2005
  • Poruke: 13526
  • Gde živiš: Beograd

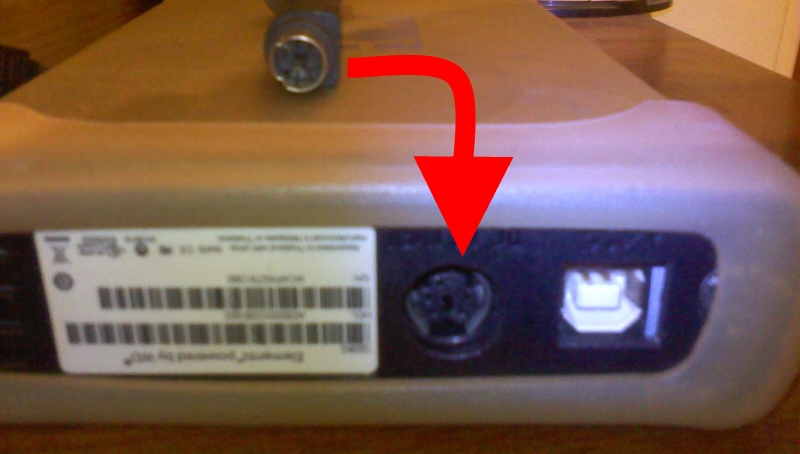

U igri je mrežni kabl koji vodi od utičnice do adaptera, adapter sa svojim petopolnim kablom i USB kabl koji spaja kućište eksternog diska sa USB ulazom kompjutera (kabl je sa jedne strane USB B, a sa druge koja ide u komp je USB A).



Misliš da prvo proverim sa drugim USB kablom?
Ako budem merio napon na izlazima petopolnog utikača adaptera, koje vrednosti treba da dobijem?

Poslao: 17 Okt 2012 20:21
Idi na vrh
offline
  • Graphic Designer
  • Pridružio: 09 Jan 2008
  • Poruke: 568
  • Gde živiš: Beograd

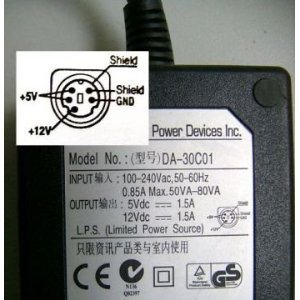

Bitno je da pokazuje tacno OUTPUT: 12Vdc ⎓ 1.5A
Pogledas kako pise kod tebe na punjacu pa proveri unimerom, ako imas.

Stampaci su imali isti takav USB kabl (A na B) i posle zamene kabla sve je radilo kako treba tako da prvo proveris kablove da nebi cackao elektroniku a ono ispadne da uopste i nije do nje.

Poslao: 17 Okt 2012 20:43
Idi na vrh
offline
  • higuy  Male
  • Legendarni građanin
  • penzionisani tabijatlija
  • crni hronicar
  • Pridružio: 21 Apr 2010
  • Poruke: 8565
  • Gde živiš: Dubocica

AleXa89 ::
Stampaci su imali isti takav USB kabl (A na B) i posle zamene kabla sve je radilo kako treba tako da prvo proveris kablove da nebi cackao elektroniku a ono ispadne da uopste i nije do nje.

USB rack, vecina modela, takodje koristi A na Mini-B USB kabli i istovetni strujni adapter, kao stampac. Evo ih 3 kompleta ispod mog stola.

Poslao: 18 Okt 2012 00:05
Idi na vrh
offline
  • Pridružio: 10 Okt 2005
  • Poruke: 13526
  • Gde živiš: Beograd

Napisano: 17 Okt 2012 21:11

Samo još da nađem odgovarajući USB kabl... Very Happy
Do malopre sam mislio da znam gde mi šta od delova stoji, ali se pređoh...
Javljam rezultate! Exclamation

Dopuna: 17 Okt 2012 22:38

Isproban drugi USB kabl - bez poboljšanja.
Izmereni naponi na izlazu adaptera - odgovaraju naponima sa šeme (iste kao što je AleXa89 postavio).
Hard disk je radio u kompjuteru do pre par dana, znači i on je ispravan.

Kada u hdd rack priključim petopolni priključak za napajanje, čuje se kako se zavrti disk, i plava LED dioda zatreperi na trenutak, na sekundu - dve. Zatim se zvuk okretanja motora hdd-a prekine i LED dioda se ugasi.

Verovatno da nešto od elektronike otkazuje. Koliko vidim, na pločici su sve SMD komponente osim dva kondenzatora 22 uF 16V i 220 uF 16V i jednog oscilatora. Kondezatori izgledaju u redu. Ostale elemente (SMD tranzistore, integralce, otpornike, kondenzatore) ne mogu da procenim, svi izgledaju OK. Lemovi takođe.

Nisam mnogo pomogao svojim objašnjenjem, ali da li neko zna šta bi moglo da bude kritična komponenta? Da napomenem,cela skalamerija (adapter, hdd rack) je stalno bila uključena u struju.

Dopuna: 18 Okt 2012 0:05

Zagrljaj
Dakle, neka mi neko kaže da lepa reč ne pomaže! Very Happy
Priključio sam stari USB kabl, stari adapter, stari hard disk, jedino što sam promenio je SATA kablić koji povezuje hard disk i elektroniku kućišta. Stavio sam običan SATA kabl koji naravno neće moći da stane u kućište, ali ovako rastureno po stolu, sve radi!
Znači, samo otvaranje teme je pomoglo.
Ziveli

Poslao: 18 Okt 2012 01:42
Idi na vrh
offline
  • Graphic Designer
  • Pridružio: 09 Jan 2008
  • Poruke: 568
  • Gde živiš: Beograd

Tehnika je cudo jedno. Meni je tako pre par godina prestao da radi laptop i tako stajao ako se ne varam vise od godinu dana. Na kraju resim da ga ocistim i probam ponovo i on proradi, kao da se nista nije desilo i evo i dan danas radi...

Poslao: 18 Okt 2012 12:33
Idi na vrh
offline
  • higuy  Male
  • Legendarni građanin
  • penzionisani tabijatlija
  • crni hronicar
  • Pridružio: 21 Apr 2010
  • Poruke: 8565
  • Gde živiš: Dubocica

Prelako vecina nas odustaje. Cak i kad treba malo truda.
