Na koj nacin se vrse merenja elektricne energije u trafostanici ?
Da li bi mogao neko da objasni ? Bio bi mu mnogo zahvalan hvala .



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • Ričard  Male
  • Lavlje srce
  • Supermoderator
  • Zver!
  • Electro maintenance engineer
  • Pridružio: 28 Nov 2006
  • Poruke: 13745
  • Gde živiš: Vršac

Strujnim transformatorima, na visokom naponu i naponski transformatori. U zavisnosti od snage trafoa može se meriti na visokom naponu, ili na niskom naponu. Mogu uslikani sutra na poslu.



offline
  • Pridružio: 21 Avg 2008
  • Poruke: 4

Kojim instrumentima i na koji nacin se vrsi merenja el.energije u trafostanici malo opsirnije ako bi mogli da objasnite? Unapred hvala Very Happy
Slikajte da vidim ako mozete , bio bi vam zahvalan puno....

offline
  • Ričard  Male
  • Lavlje srce
  • Supermoderator
  • Zver!
  • Electro maintenance engineer
  • Pridružio: 28 Nov 2006
  • Poruke: 13745
  • Gde živiš: Vršac

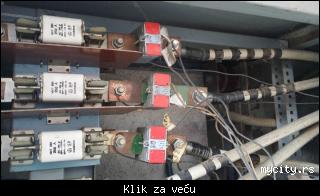

Na slikama je merenje 0,4KV . U pitanju je kontrolno merenje. Napon za el. brojilo je direktno, dok je struja indirektna, uz pomoć strujnih trafoa.

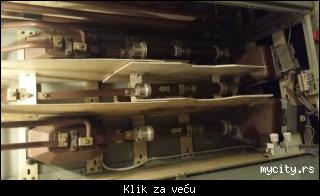

Merenje na visokom naponu 20KV. Napon (3x100V) i struja su indirektni, uz pomoć odgovarajućih trafoa.

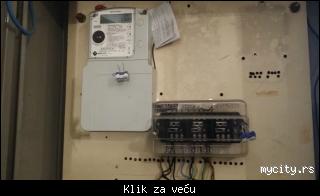

Oba el. brojila vrše merenje aktivne i reaktivne el. energije (u dve tarife), kao i maksimalno opterećenje (maksigraf). S tim što el. brojilo koje meri na visokom naponu očitavanje vrši daljinski.

offline
  • Pridružio: 21 Avg 2008
  • Poruke: 4

Hvala na slikama i na pomoci Smile Smile Smile
