U donjem delu maticne ploce imaju neke iglice, i imam neke kablove koje treba da spojim na te iglice. Kako to da uradim. Jel imam neki poseban raspored ili ne?
Molim Vas da mi objasnite posto se ranije nikad nisam susretao sa time.
Hvala.



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
Poslao: 01 Nov 2013 19:37
Idi na vrh
offline
  • Milan
  • Pridružio: 17 Dec 2007
  • Poruke: 14824
  • Gde živiš: Niš

Šta treba da spojiš? Obično je bitno obratiti pažnju gde ide plus a gde ide minus. Pored toga, naravno, na svaki pin kačiš odgovarajući kabl. Znači, ne možeš da prikačiš LED diska na pinove za restart taster.



Poslao: 01 Nov 2013 19:39
Idi na vrh
offline
  • Pridružio: 24 Dec 2011
  • Poruke: 1638
  • Gde živiš: Novi Banovci

Treba da spojim kablove za restrat, za usb, paljenje.

Poslao: 01 Nov 2013 19:44
Idi na vrh
offline
  • Milan
  • Pridružio: 17 Dec 2007
  • Poruke: 14824
  • Gde živiš: Niš

Pa nista, na ploči imaš tačno nažnačeno koji pin čemu služi. Za restart tražiš oznaku "RES" i kontakte priključuješ plus nanplus, minus na minus. Trebalo bi da ti je na konektorima to naznačeno. Za uključivanje tražiš "PW", a za USB tražiš "F_Panel" ili "F_USB". Trebalo je da uslikaš to pre nego što si ih raskačio. Wink

Elem, najbolje bi bilo da nam navedeš model ploče i da uslikaš konektore, pa ćemo ti mi reći kako da ih povežeš.

Poslao: 01 Nov 2013 20:18
Idi na vrh
offline
  • Pridružio: 24 Dec 2011
  • Poruke: 1638
  • Gde živiš: Novi Banovci

Nisam mogao da slikam posto nemam fotoaparat, a kamera na telefonu je shit.
Model maticne je A7V8X-X

Poslao: 01 Nov 2013 20:39
Idi na vrh
offline
  • Milan
  • Pridružio: 17 Dec 2007
  • Poruke: 14824
  • Gde živiš: Niš

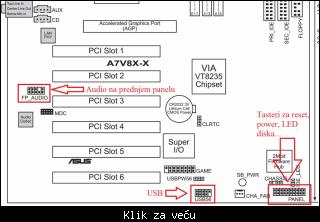

Evo pinova:



A evo i šeme povezivanja za tastere:



Znači, ground ti je minus. Na konektorima bi trebalo da ti je naznačeno koji je koji, a USB bi trebalo da bude iz jednog dela.
