Programi za proračun antena

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

kako se zovu ti programi i gde ih mogu downloadovati ?

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Nisam cuo da postoji nesto takvo za proracun biquad antena, ali za yagi postoji, recimo da su dl6wu-2006 ( verzija iz 2006 extra radi, one ranije nisu dobre ) i loopyagi.

Oba programa rade samo proracun za parametre koji ti zadas, znaci nema nekog tamplate-a ili sta slicno, svi paramtetri se moraju dati rucno, odnosno prevedeno i uprosteno, tacno moras znati sta hoces i kako ce to da izgleda. Nemaju GUI nijedan nego je to cist DOS, "konzola".

Programi su izuzetno mali ( 50-tak KB ) ne instaliraju se, samo malo zaguglaj i lako ces ih naci.

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Hvala ti,ipak treba precizno to sve uraditi a iskljucivo od preciznosti sve zavisi kako ce Yagi raditi,to jeste naj usmerenija antena,uostalom ona je vrlo osetljiva na vremenske uslove tako da sam na kraju odustao od Yagi..mozda probam sa Quados ili Amos,eventualno neku offset

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Dashko_90 ::... treba precizno to sve uraditi a iskljucivo od preciznosti sve zavisi kako ce Yagi raditi,to jeste naj usmerenija antena,uostalom ona je vrlo osetljiva na vremenske uslove tako da sam na kraju odustao od Yagi..

Ja sam ih napravio na desetine, ali bukvalno i nije to toliko tesko . Treba da odvojis jedan dan, pripremis malo materijala, recimo ide vodovodna plasticna cev od 10bara od 1", bakarna zica ( sada promer zavisi od velicine antene ) od prilike 1m duzine, kabl duzine po zelji ( ne vise od 5m ) i to je sve .

Alat, akubusilica, testerica za metal, pistolj za plastiku, lemilica ( mora dobra da bi mogla da zalemi 2.5 ili 3mm zicu za kabl, a da ne ostanu artefakti ) i naravno nonius za precizno merenje.

Postoje i tolerancije u preciznosti tako da i to nije toliko strasno, tako da se moze recimo nekoliko direktora svesti na meru jednog, ali ako je ta mera 33,2mm onda mora da bude 33,2 ne sme da bude 33,3 ili 33,1 tu se mora biti pazljiv. Takodje najteze je napraviti driven element da bude precizan ( on je najvazniji ), ali samo malo prakse i to se lako izvede.

Ja sam sa rucno pravljenim Yagijem ( 85cm duzine oko 17dB ) imao net sa AP koji je preko 5Km od mene, ako nije i vise ( savrseno je radilo do skora ).

Inace yagi jeste osetljiv na vlagu, jer kada se navlaze direktori poveca se njihov "virtuelni" promer ( onako prosto i laicki receno ) pa se i pomera frekventni opseg , ali i to nije problem resiti. Uzme se 5cm ploca stirodura izrezu dva parceta malo duza od antene i malo sira naravno, onda u njima ureze kanal u koji se stavi antena, a oni medjusobno spoje i zalepe silikonom. Tako se dobije antena u sendvicu od strirodura, voda nema sanse da prodre unutra i sve radi sasim normalno .

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Ja sam sa rucno pravljenim Yagijem ( 85cm duzine oko 17dB ) imao net sa AP koji je preko 5Km od mene, ako nije i vise ( savrseno je radilo do skora ).

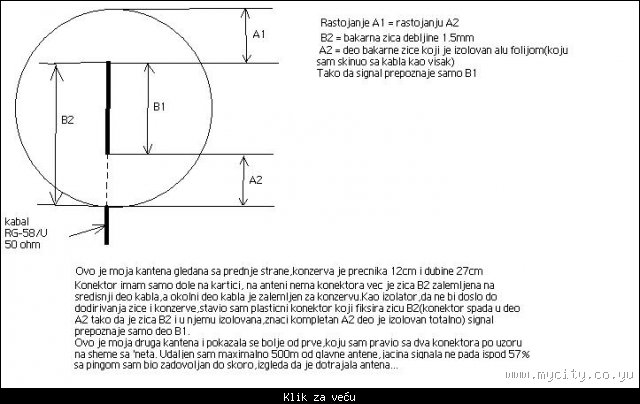

E to je..(savrseno je radilo do skora)... i meni je net savrseno radio do skora(500m max. udaljenost od glavne antene,Gigabyt kartica,opticka vidljivost,u istoj su visinskoj tacki dve antene,duzina kabla 7m)

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Dashko_90 ::JE to je..(savrseno je radilo do skora)... i meni je net savrseno radio do skora ...

Ja sam celokupnu opremu zamenio, tako da je i ta yagica otisla u zasluzenu penziju, ne zato sto nije radila ili nesto slicno, nego zato sto ssam uradio upgrade, koji sada koliko vidim i nije nesto bio potreban, ali dobro to je druga prica.

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Recimo za primarno resenje radi zastite od vlage moze i da se upakuje u juvidur cev veceg promera recimo 75mm(plasticna cev mora biti micro propusna),nisam siguran da je stirodur i silikon pravi materijal za to...
Moj kabal je RG-58/U 50 ohm coaxial,moram prema njemu i prema jacini kartice da napravim Yagi,probao sam naci one programe za izracunavanje...bezuspesno

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Uloguj se preko Facebooka da bi skinuo fajl:

Svaki yagi koji je predvidjen za rad na 2.4GHz je po defaultu 50 oma, tako da ti ne treba nikakvo prilagodjenje. Otpornost joj zavisi od toga koliko precizno napravis driven element, ali i tada moze da varira +/- 2 oma ( ako se dobro napravi ), sto i nije tako strasno, recimo grid antena jednog naseg proizvodjaca ima od 45 pa do 55 oma, zavisi od primerka do primerka, provereno na dosta primeraka.

Inace juvidur cev jeste podesna za oklop, ali se tesko nalazi, isto tako stirodur nema nikakav uticaj na talas, to mozes lako proveriti tako sto stavis malo parce u mikrotalasnu pecnicu i ako se zagreje nije podesna, recimo PVC pocinje da se topi posle par minuta, tako da on ne dolazi u obzir, inace sve smo mi to proverili jos davno . Stirodurom su oklopljene linkovske antene, odnosno fidovi na hornama, tako da nemoj da brines o tome. Inace staviti yagi u cev u nekoj kucnoj radinosti je previse tesko, veruj mi. Antena ima da se ljulja, klima i ispada, prakticno ne postoji nesto cime moze da se ucvrsti, provereno licno .

Inace mi smo pravili sve i svasta, bikvadove ( vise modela ), kantene, yagice, kornere pa cak i helikoide. Cak smo razmisljali ( i jos uvek razmisljamo ) da napravimo dve linkovske antene na 12GHz, parabole sa tanjirima od SAT antena i mala horna kao feed. Najlaske je napraviti kantenu, a najteze helixa. Najbolje se pokazala yagica, a najlosije bikvad.

Sto se kabla tice najbolje je da uzmes neki kvalitetan CFD-200 ( recimo Draka kosta oko 1.5 evra po metru, ima pun presek vod tako da je dosta krut i zna da se slomi, ako ga mnogo savijas ). Jedan kraj dikretno lemis za antenu, ma kakvu pravio, a na drugi montiras RP-SMA konektor i to je sve.

Nista sto sam rekao ovde nije receno napamet, sve je ovo licno iskustvo i sve je provereno mnogo puta, tako da ne mislis da ti prenosim nesto sto sam cuo, procitao ili sta vec, tacno znam sta pricam. Samo ne znam koliko ti znas, pa onda ne idem u neku dubinu ili sirinu.


Inace ako nisi uspeo programe da nadjes nije strasno evo upload mojih :

https://www.mycity.rs/must-login.png

https://www.mycity.rs/must-login.png

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

E i ja bih zeleo neku shemu za yagi antenu ali samo za nju pa ako bi neko mogao da mi je da bio bih mu zahvalan jer trenutno nisam u mogucnosti da kupujem antenu .
